Taller

Las herramientas usados por el grupo 2 para la realización del proyecto de la red Ethernet en el taller son:

• Cimpradora con la que crimpramos los RJ45 a los cables para poder conectarlos, con un precio de 7,20€.

• Pela cables usados para pelar los cables de pares trenzados para poder conectarlos, con un precio de 7,50€.


• Taladro con el que hemos realizado boquetes alas canaletas por donde pasaran los cables para llegar a las rosetas. con un precio de 65,53€.

• Insertadora que nos ha servido para insertar los hilos de los cables de par trenzados para insertarlos en las rosetas.


• Metro para medir las canaletas, saber donde conectarlas y a que distancia estarán las rosetas colocadas.



• Destornillador para atornillar los tornillos de los elementos del rack y los que fijan las canaletas y las rosetas, con un precio de  5,68€.

• Sierra usada para cortar las canaletas al tamaño correspondiente, con un precio de 17,80€.


• Ingletera sirve para aguantar las canaletas y poder cortarlas de una manera más segura y fácil, con un precio de 15,99€.

• Nivel utilizado para nivelar las canaletas y las rosetas para colocarlas rectas.


• Escuadra que nos ayudo para colocar las canaletas pequeñas verticales en ángulo recto, con un precio de 4,99€.


• Cinta con la que usaos para pegar las canaletas a los tablones, con un precio  de 3,69€.


• Punzón para hacer los boquetes donde irán los tornillos y poder atornillarlos de forma más fácil, con un precio de 6,79€.

• Lápiz usado para señalizar bien donde irán los elementos medidos.

• Tester con el que comprobamos el estado de los cables realizados, con un precio de 9,26€.


• Tijeras utilizado para cortar los cables y la cinta adhesiva, con un precio de 1,75€.

• Alicates para hacer los boquetes en la caja de las rosetas por donde pasará los cables, con un precio de 14,25€.


• Bridas colocadas en los cables que entran en el rack para que estén ordenados y por dentro de las canaletas para que no se muevan los cables, con un precio de 3,27€.

• Lima usada para perfilar los cortes realizadas a las canaletas, con un precio de 13,40€.


• Gato para aguantar las canaletas en caso de que la ingletera no fuera suficiente, con un precio de 3,72€.


• Gafas de protección para evitar riesgos laborales, con un precio de 22,81€.

• Etiquetadora con la que hicimos las etiquetas para etiquetar los elementos de la red, con un precio de 32,50€.

Y los elementos usados son:

• Cables UTP Cat 5 de 4 pares de hilos trenzados de calibre 22 o 24. Estos cables no utilizan blindaje para contrarrestar los efectos de la EMI y la RFI, con un precio de 27,31 € 100 metros de cable.

• RJ-45 de plásticos conectados de forma directo del tipo T-568-B. Es una interfaz física usada para conectar redes de cableados estructurado. Tiene 8 pines que donde se conecta los extremos de los cables de par trenzados, con un precio de 13,95 € el paquete de 100 unidades.


• Regletas: para conectar los switches del taller, con un precio de 10,54€.

• Rosetas: Simon con RJ-45 de plástico, con un precio de 10,95€.


• Tornillos: para fijar los elementos del rack como el Switch, el patch panel y el pasa cable y para fijar las canaletas y las rosetas.

• Canaletas: de plástico PVC colocadas en los tablones del centro del taller para pasar los cables de los racks a los equipos, con un precio de 3,09€.

• Codos: en las esquinas de las canaletas para embellecerlas y que se vea la instalación bonita, con un precio de 13,95€.

•

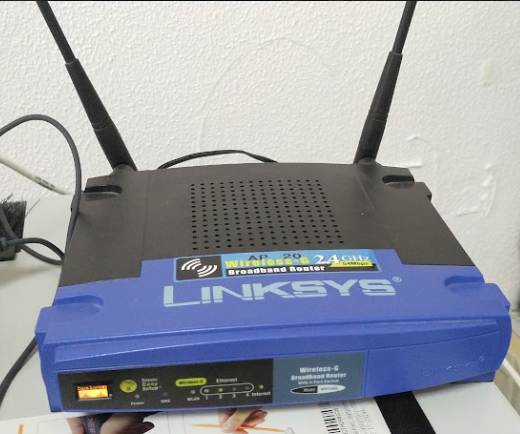

  Router: El router de esta red es un Linksys WRT54GL con 4 puertos Fast Ethernet y velocidades inalámbricas de hasta 54Mbps y con compatibilidad 802.11b y g. Con encriptación WPA2 inalámbrica y firewall SPI, con un precio de 30.40€.

• Switch Netgear GS724T-400EUS de 24 puertos RJ-45 Gigabit Ethernet (10/100/1000) y con 2 puertos SFP Gigabit, con un precio de 293,36€.

•
  Rack: En cada rack se encuentra el switch y el patch panel unidos por los latiguillos. Las medidas de estos racks son: uno de 50x52 y los otros dos de 64x40, con un precio de 128,77€.

• Patch panel: AMP Netconnect CAT6 de 24 puertos RJ45, con un precio de 19,95€

• Pasa cables: Encima del patch panel para colocar los latiguillos que salen de él hacia el Switch.con un precio de 7,26€

• Latiguillos: UTP Cat 5 de 4 pares de hilos trenzados de calibre 22 o 24, su precio entra dentroi de los 100 metros de cable.
